BRZ メーターフードのばらし方

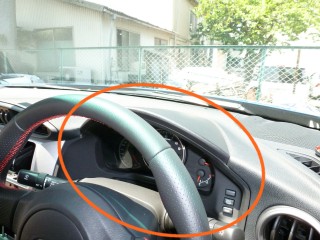

メーターフードのばらし方解説



 ETCのアンテナ取り付けや、後付けメーター機器などの取り付けを行う際の
 メーターフードのばらし方を解説致します。

 【 必要な工具類 】
  ・ プラスドライバー
  ・ 保護用のマスキングテープ、養生テープ、ガムテープ等
  ・ パネル剥がし用工具 ( エーモン工業 品番 1498、1497など ← カー用品店で入手可 )


 内張は傷つきやすいので、外す部分やその周囲の部分、工具が当たりそうな部分にはあらかじめマスキングテープ等を貼って
 内張を保護しておくことをお薦め致します。

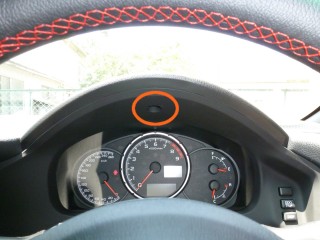

 マスキングが済みましたら、メーターフード内側上部にあるネジをプラスドライバーを使って抜きます。

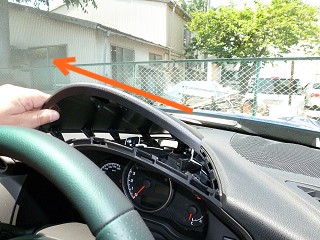

 ネジを抜くと、あとは引っ張るだけで上部のフードが取り外せます。

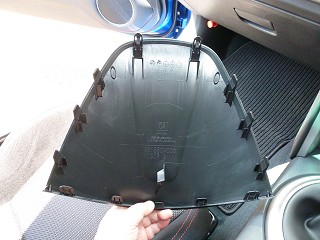

 上の写真(右)のように上部のフードの裏側には爪部分があって、ダッシュボードにハマっていますので
 写真を参考に爪部分を抜きながら外して行きます。

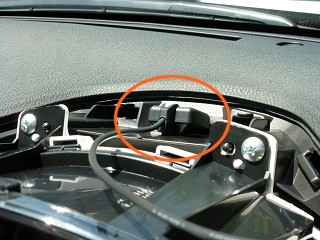

 上部フードを外した所 ( メーターユニットの上 ) には、ETCアンテナを設置するスペースがあります。
 ここに両面テープ等を使ってETCアンテナを固定しますが、このままでは配線を通すのが困難なので周囲の内張も外します。


 まず、こちらのページを参考にハンドル下パネルを外して下さい。

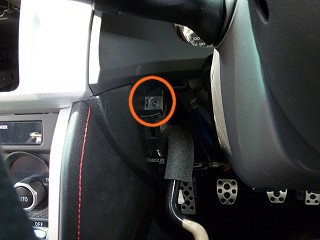

 そしてハンドル軸左部分にあるネジをプラスドライバーを使って抜きます。

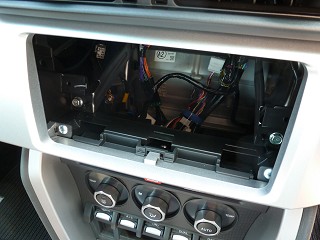

 オーディオパネルも取り外します。
 上の写真(左)のように何も付いていない場合は、パネルを掴んで引っ張れば簡単に外れます。
 既にオーディオ等を取り付け済みの場合は、パネル剥がし工具等を使ってパネルを浮かせてから引っ張って外します。

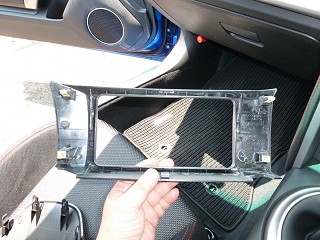

 オーディオパネルは上の写真(右)のように裏側に爪部分があってダッシュボードにハマっています。
 写真を参考に爪部分を抜きながら外して行きます。

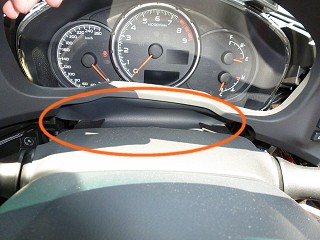

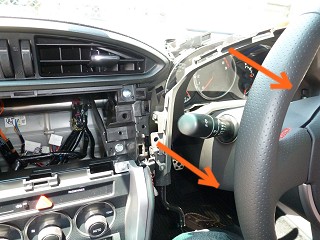

 メーターユニット周囲のパネルを手前に引っ張って外します。

 ただし、コラムカバー上部と繋がっているため、完全には外れません。注意が必要です。

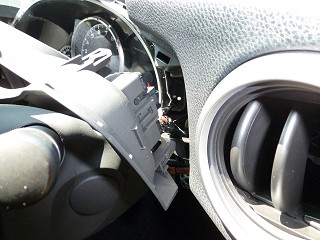

 上の写真(左)のように、メーター周囲のパネルとコラムカバー上部が薄いカバーで繋がっていますので
 上の写真(右)ぐらい手前に外して浮かせた状態にしておきます。

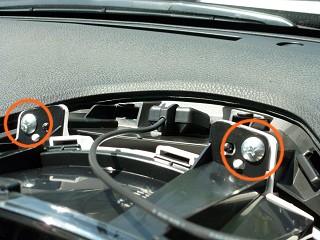

 メーターユニット上部のネジを 2本、プラスドライバーを使って抜きます。
 これでメーターユニットもずらせるようになりますので、ETCアンテナ等の配線類が通しやすくなります。



備考
記事掲載日 : 2012/06/09
